产品详情


产品介绍

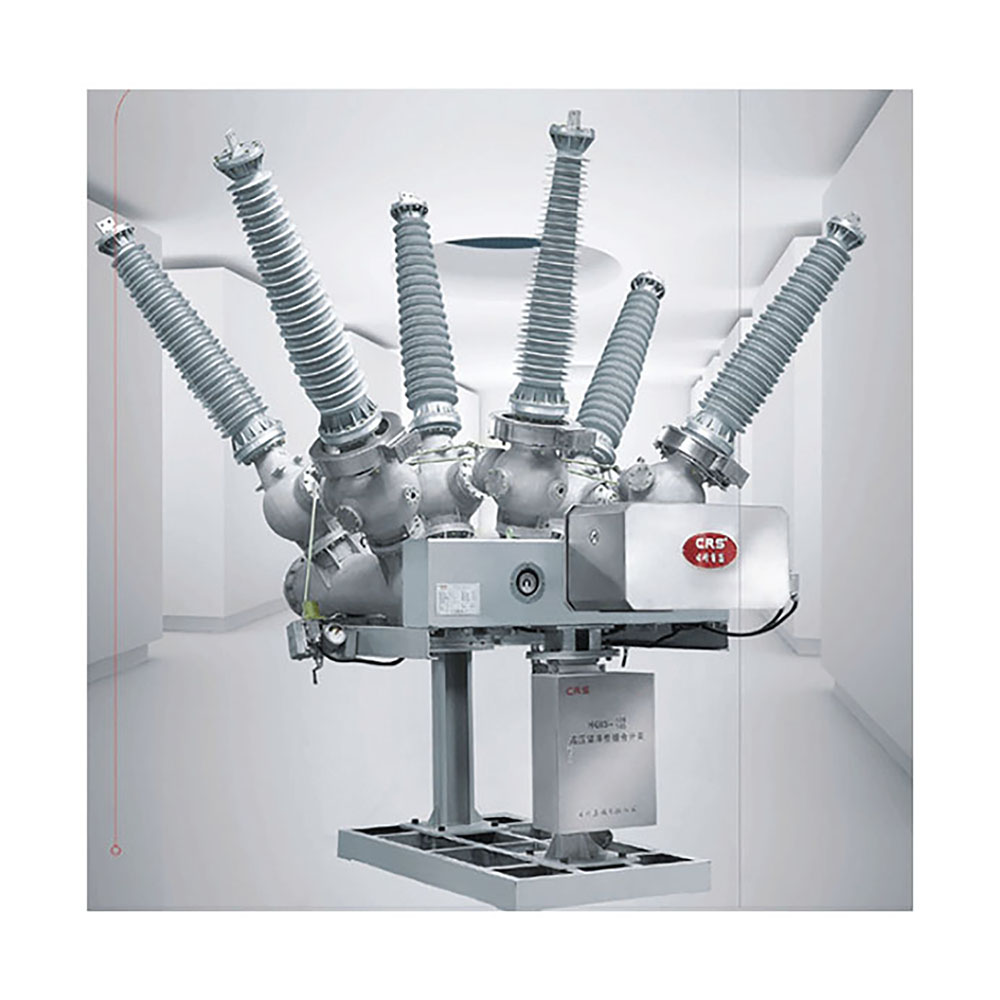

近几年来，高压开关设备技术不断进步，新产品不断推出。HGIS(Half Gas Insulated Switchgear)是一种介于常规空气绝缘开关设备（AIS）和气体绝缘开关设备（GIS）之间的新型户外封闭式组合电器。它以GIS技术为基础，将一个开关间隔所有必要的功能如断路器、隔离开关、接地开关等全部集成在同一个充满SF6气体的封闭金属（铸铝）罩壳中作为一个模块，并且根据变电所的接线要求，装上2只或3只套管。通过绝缘套管与变电所母线和进出线相连接，HGIS为分箱式结构，每相为独立支架。三相HGIS模块组件即相当于一个完整高压间隔，除母线外其它带电设备全部封闭组装。



产品特点


HGIS设备具有结构简单、紧凑、可靠性高、安装维护简便等特点，为变电所的建设、改造、扩建提供了新的选择。适用于三相交流50Hz、额定电压为126kV及145kV的电力系统。



技术参数


序号

项目

单位

参数参数

1

额定电压

kV

145

2

额定频率

Hｚ

50

3

额定电流

A

2000/2500

4

额定短路耐受电流

KA

40

5

额定峰值耐受电流KA100

6

短路持续时间S4

7

额定短时工频耐受电压（1min）KV对地、相间275 断口315

8

额定雷电冲压耐受电压（峰值）KV对地、相间650 断口750

9

额定SF6气体压力（20℃表压）MPA0.6

10

SF6气体年漏气率
≤0.5%

11

SF6气体水分含量（20℃表压）V/V≤150*10-6

12

局部放电量

一个间隔PC

单个绝缘件PC

≤5

13

无线电干扰水平μV500
