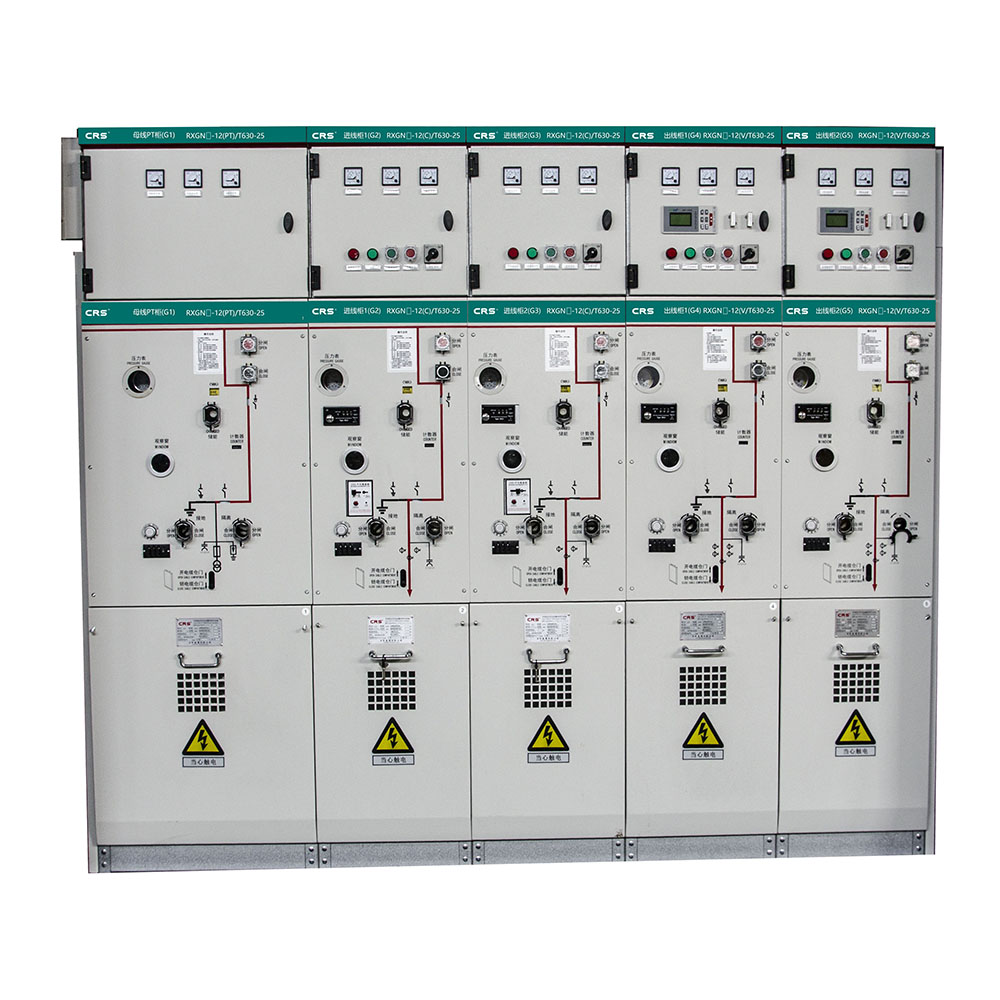

产品介绍
环保充气柜作用是联系环网线路，提高线路的供电可靠性，实现线路互供，即不同的线路从不同的变电站出来后，互相拉手，正常情况下联络断开，各自运行，但一旦某个变电站停电，就可以把停电的变电站的由变电站线路断开，把联络合上，让另一个变电站带原本由原变电站带的负荷。或者某个线路或变电站带负荷过高，而另一个带负荷过低，则可以有选择性的从某个联络点断开，由负荷较低的线路或变电站来带分担一部分负荷，这样既保证了供电的可靠性，也保证了电网的稳定运行。
环保型环网柜适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。特别适用于机场、地铁、铁路等对用电要求高的场所。
本环网柜关键技术及产品创新：
1.环网柜采用真空环保气体组合模式，将真空灭弧室及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合成一个或几个具有一定功能、可再次组合和扩展的具备全绝缘、全密封性能的模块，人可以触及的模块表面涂覆有导电或半导电的屏蔽层并直接可靠接地。无SF6气体等有害物质，绿色环保
2. 模块化设计：负荷开关单元（L）、负荷开关+熔断器组合电器单元（F）、断路器单元（CB）、母线分段开关单元（S）、计量单元（M）、母线PT单元（PT）、三工位隔离开关模块等不同模块可任意组合形成环网柜，其体积小、结构紧凑、运行维护方便。
3.一二次融合设计，采用自主研发的控制终端（DTU)它集一次回路模拟显示，微机保护，测量，温湿度控制，高压带电显示远程控制于一体，可远程或就地操作。
产品特点
1、常压密封：柜内外可进行气体交换，避免了充气柜气压不稳定的问题，这种技术延长了设备寿命，增加了设备运行的稳定性，开达25年以上免维护；
2、真空灭弧：真正的绿色电力设备，受国家大力推广的绝缘方式，非SF6，降低了SF6泄漏而导致灭弧能力下降的风险，少一份风险，多一份安全；
3、小型化：紧凑型断路器柜仅460的宽度，可靠墙放置，与传统中置柜相比，减少了3/4的占地面积，大幅降低开关房建造成本；
4、SCR理念：简洁新颖的操作机构，简单易操作，稳定可靠；
5、分相绝缘：分相绝缘和可自愈绝缘结构，无相间短路爆炸的危险；
6、智能化：实现测量数字化、控制网络化、状态可视化和信息互动化，满足构建分布式“零停电”自愈系统。
技术参数
项目 | 单位 | 负荷开关单元 | 组合电器单元 | 断路器单元 | |
额定电压 | kV | 12 | 12 | 12 | |
额定频率 | Hz | 50 | 50 | 50 | |
额定电流 | A | 630 | 取决于熔断器电流额定值 | 630 | |
额 定 绝 缘 水 平 | 工频耐压（相见及相对地） | kV | 42 | 42 | 42 |
工频耐压（隔离断口） | 48 | 48 | 48 | ||
工频耐压（控制和辅助回路） | 2 | 2 | 2 | ||
雷电冲压耐压（相见及相对地） | 75 | 75 | 75 | ||
雷电冲压耐压（隔离断口） | 85 | 85 | 85 | ||
额定短时耐受电流 | kA | 20/4s | - | 20/4s | |
额定峰值耐受电流 | kA | 50 | - | 50 | |
额定短路关合电流 | kA | 50 | 受限于高压熔断器 | 50 | |
额定短路开断电流 | kA | - | 受限于高压熔断器 | 20 | |
额定转移电流 | A | - | 3150 | - | |
额定有功负载开断电流 | A | 630 | - | - | |
额定闭环开断电流 | A | 630 | - | 630 | |
机械寿命 | 负荷开关/断路器 | 次 | 10000 | 10000 | 10000 |
隔离/接地开关 | 3000 | 3000 | 3000 | ||
主回路电阻 | μΩ | ≤120 | - | ≤120 | |
