产品介绍：

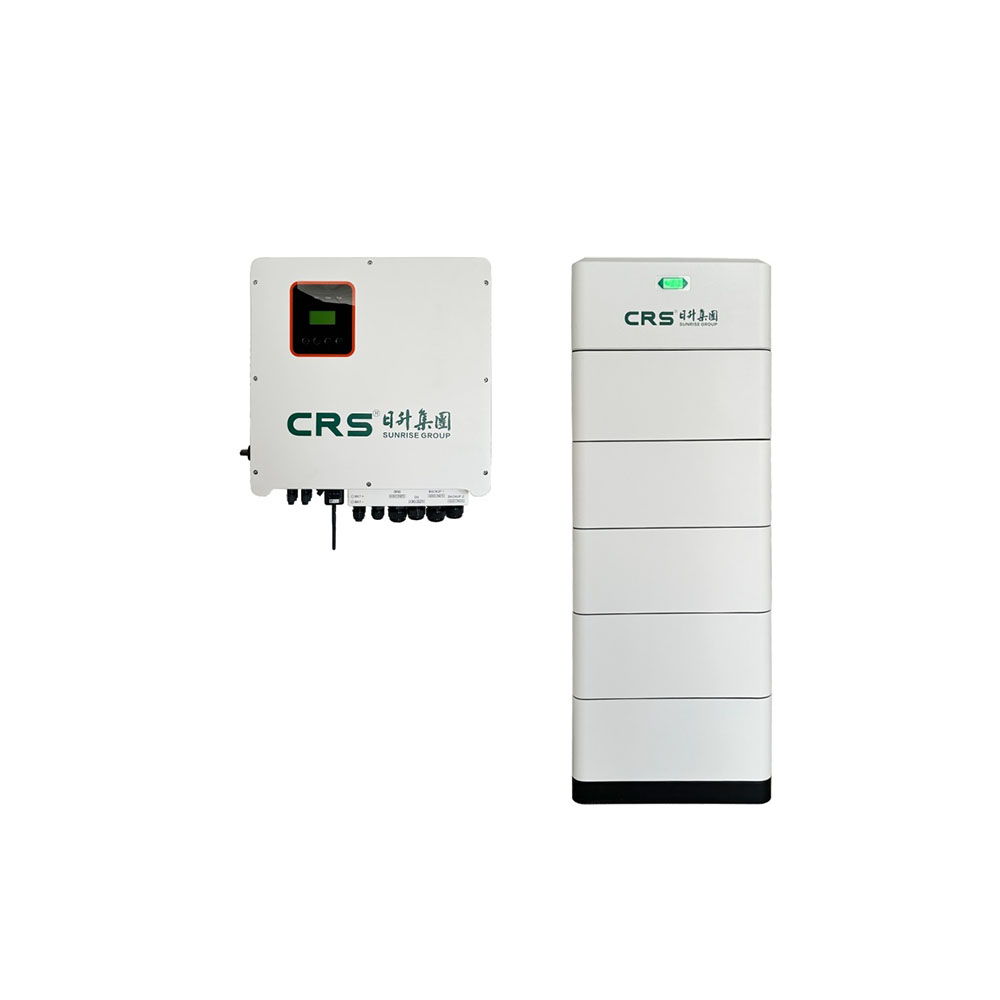

家用光伏发电储能供电系统，选用1台RxxKH3三相光储混合逆变器，根据RxxKH3三相混合逆变器的2个MPPT的工作电压范围(250V~850V),选用相应的太阳能光伏电池组件，分2组串联设计；根据RxxKH3三相混合逆变器的电池工作电压范围(150V~550V),选用额定电压512V的RS-Rxxxxx-Hx-01锂电池储能系统进行储能、供电；RxxKH3三相混合逆变器的输出端与0.22kV或0.4KV家用交流电路连接进行供电；RxxKH3三相混合逆变器还设有三相交流输入端子，可接入公共电网，并具有优先使用自发电能，自发电能不足时由公共电网补充电能的功能。
光伏陈列参数表：
单块光伏板 | 最大输出功率 | 540(W) | 光伏板总数 | 26块 |
最大工作电流 | 12.95(A) | 最大总功率 | 26*540=14kW | |
短路电流 | 13.74(A) | 单组最大工作电压 | 13*41.7=542.1(V) | |
最大工作电压 | 41.7(V) | 单组最大开路电压 | 13*49.95=649.35(V) | |
开路电压 | 49.95(V) | 线缆 | 4 mm² |

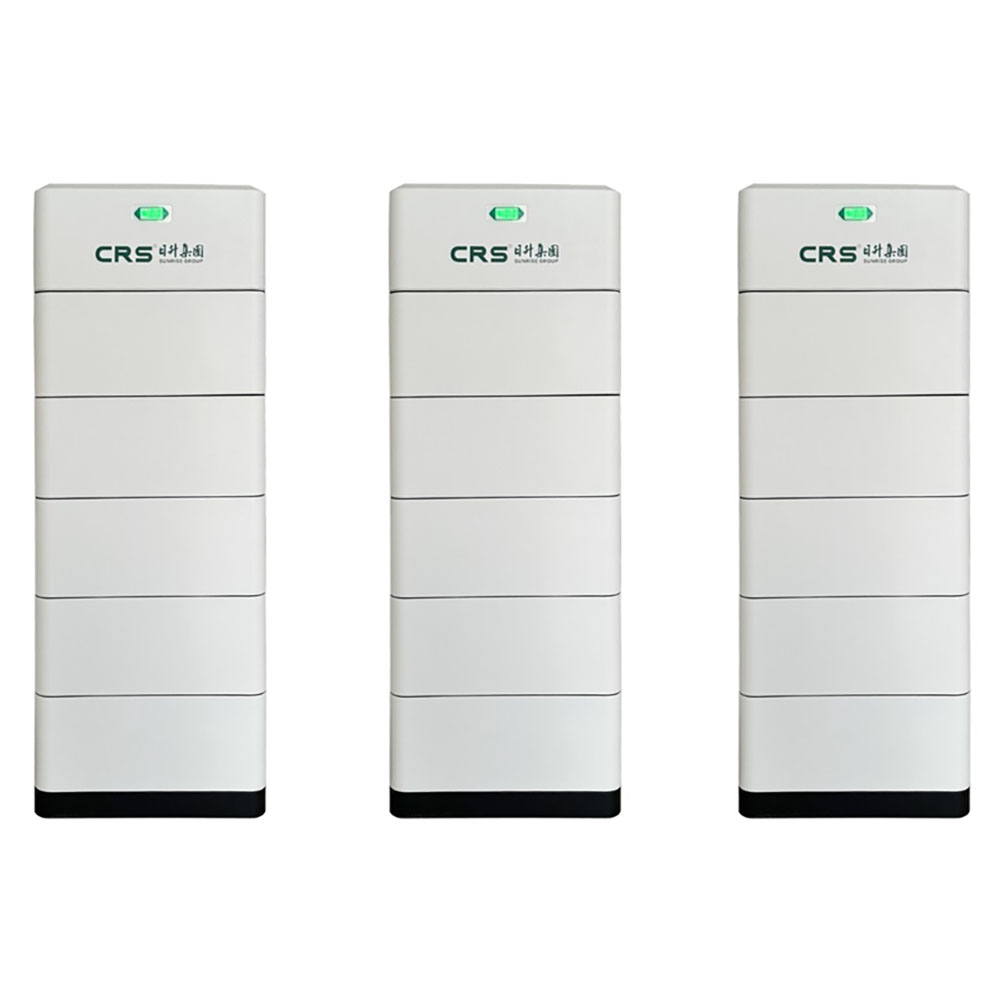

CRS-R 20480-H5-01 锂电池储能系统参数：
电池模组数量 | 5组 | 持续/最大充电电流 | 12/20(A) |
额定电压 | 512V | 充电截止电压 | 576V |
额定容量 | 20480Wh | 能效 | 95% |
持续/最大放电电流 | 40/60(A) | 工作温度 | -10~+45(℃) |
放电截止电压 | 448V | 通讯 | RS485/CAN/ETH |
外形尺寸(W*H*D) | 400*500*1130(mm) |
RxxKH3 混合逆变器参数表：
型号 参数 |
R6KH3 |
R8KH3 |
R10KH3 |
R12KH3 |
R15KH3 | |
直流输入
光伏侧 | 最大直流输入功率 | 9kW | 12kW | 15kW | 18kW | 22.5kW |
最大直流输入电压 | 1000V | |||||
MPPT电压范围 | 250~850V | 330~850V | 430~850V | 510~850V | 620~850V | |
启动电压 | 125V | |||||
单MPPT 最大输入电流 | 13/13A | 13/13A | 13/13A | 13/13A | 20/20A | |
最大短路电流 | 16/16A | 16/16A | 16/16A | 16/16A | 30/30A | |
MPPT数量 | 2 | |||||
电池接口 | 最大充放电功率 | 6.6kW | 8.8kW | 11kW | 13.2kW | 16.5kW |
电池电压范围 | 125~600V | |||||
电池工作电压范围 | 150~550V | |||||
额定充/放电电流 | 40A | |||||
电池类型 | 锂电池 | |||||
交流输入 | 额定电网电压 | 3V+N+PE,220/380,203/400,240/415 | ||||
额定电网频 | 50Hz/60Hz | |||||
额定有功功率 | 12kW | 16kW | 20KW | 24kW | 30kW | |
额定输入电流 | 17.3A | 23.1A | 28.9A | 34.7A | 43.3A | |
交流输出 | 额定输出功率 | 6kVA | 8kVA | 10kVA | 12KVA | 15kVA |
额定输出电流 | 8.7A | 11.5A | 14.4A | 17.3A | 21.7A | |
额定输出电压 | 3V+N+PE,220/380,203/400,240/415 | |||||
额定输出频率 | 50Hz/60Hz | |||||
THDI | <3% | |||||
最大效率 | 97.90% | 97.90% | 98.20% | 98.20% | 98.50% | |
BMS接口 | RS485,CAN | |||||
EMS接口/电表通讯接口 | RS485 | |||||
支持通讯接口 | WFI/GPRS/4G | |||||
防污等级 | IP65 | |||||
噪音 | ≤35dB | |||||
外形尺寸(高x宽x厚) | 530*560*220(mm) | |||||
