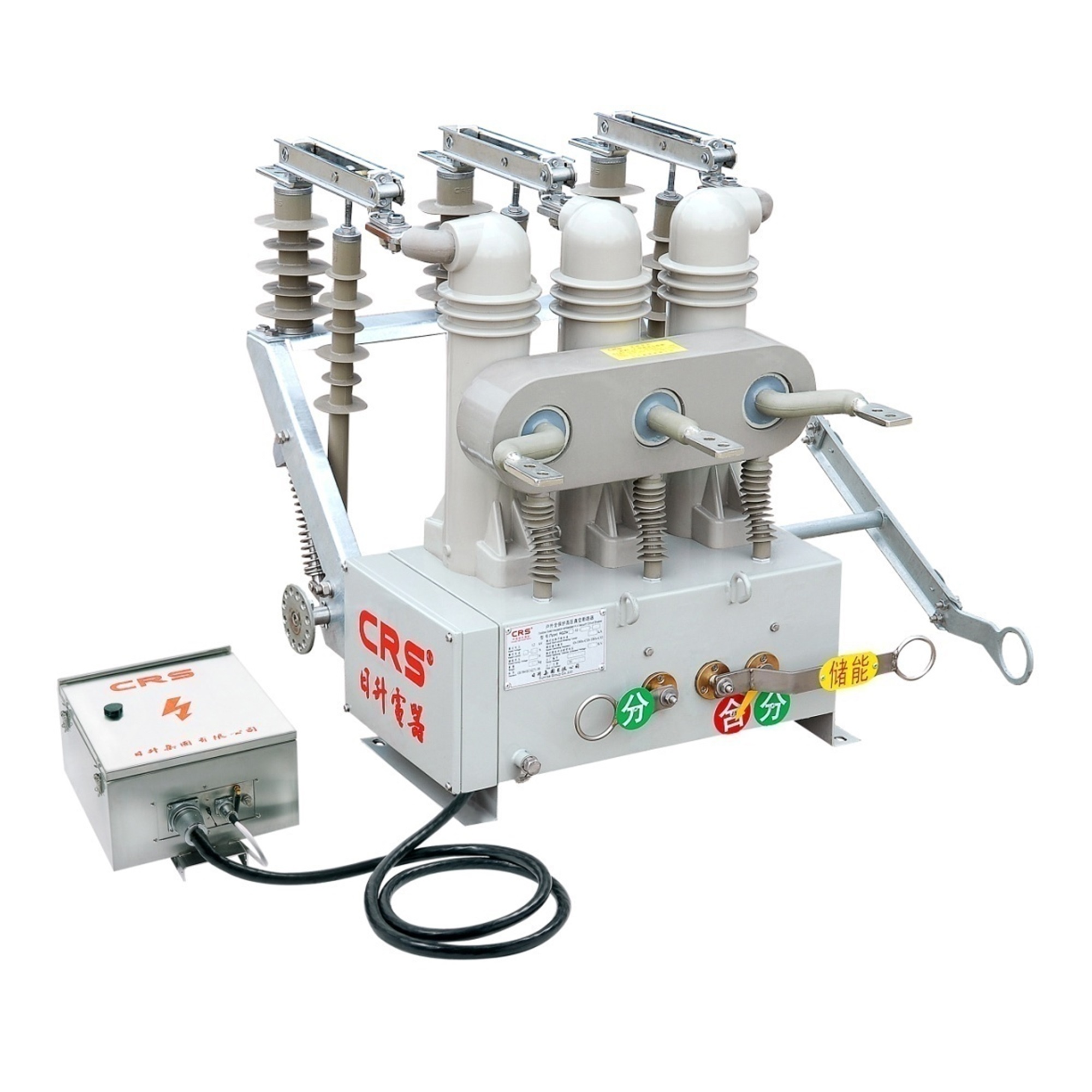

RQZW68-12真空断路器

产品介绍

RQZW68-12真空断路器是三相交流50Hz、12kV的户外高压配电设备，用于断、关合电力系统中的负荷电流、过载电流和短路电流，更适用于频繁操作的场所。

产品特点

（1）RQZW68-12真空断路器打破传统开关计理念，采用智能、模块、插接式结构（机构、智能控制器、保护CT、固封极柱、箱体都采用即插式装配），通过不同智能和保护套件的不同组合，可实现不同的保护性能，即达到IMP级（Intelli Modular Plug).

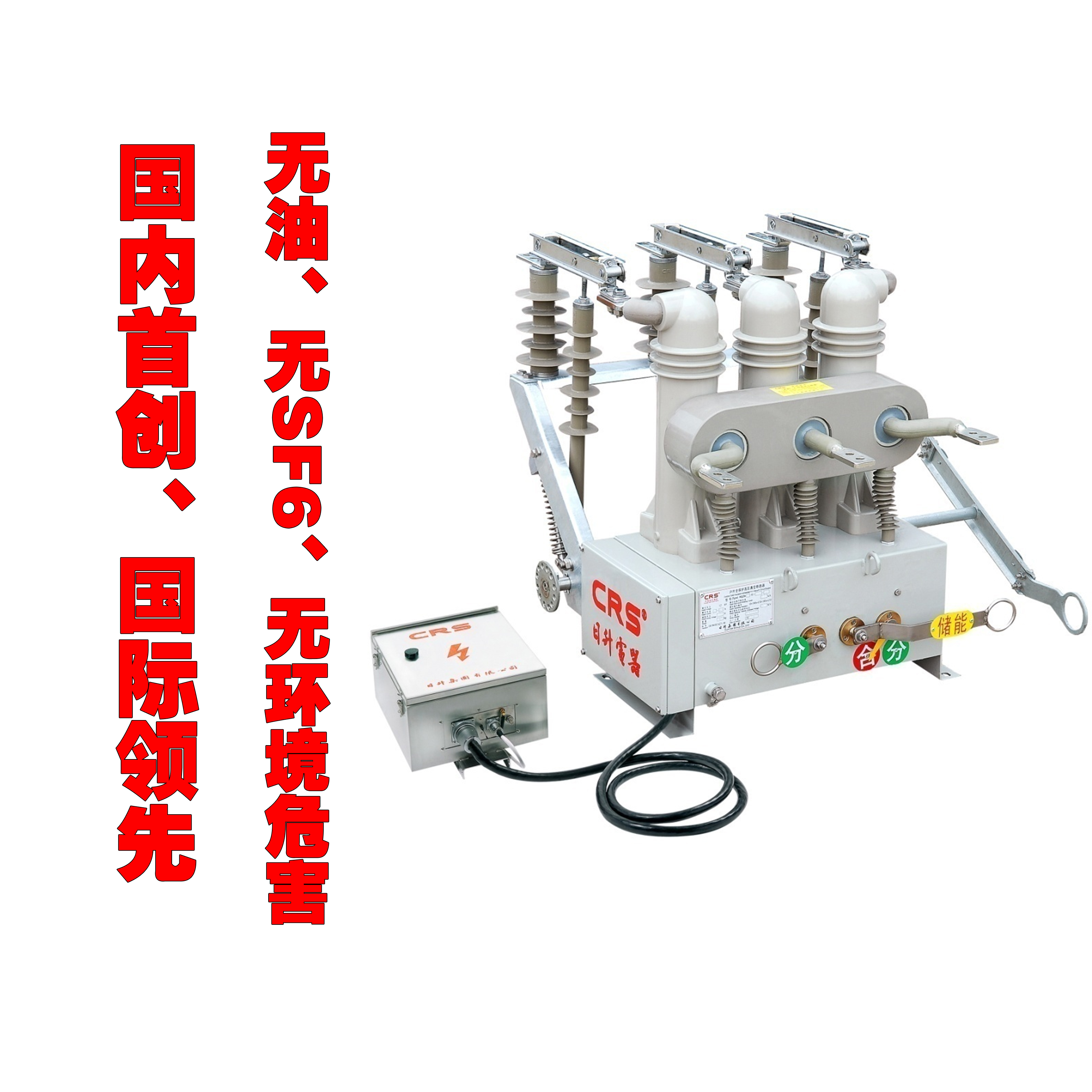

（2）.固封极柱采用进口户外环氧树脂一次固封成型，耐紫外线、抗老化、防闪络。采用三柱式结构，无油、无SF6、无环境危害、无内部电弧故障风险。

（3）.小型化无齿轮低能量弹簧操作机构（获得国家授权发明专利ZL 2010 10579517.2），我公司独有的技术和特殊设计，手动只要通过2-3次储能就能合闸到位，寿命可以达到20000次以上，既有手动操作方式，又有电动操作方式。

（4）操作机构设置在全密封箱体内，全密封箱体内充有干燥空气，可以杜绝操作机构因环境变化面产生锈蚀等现象，进一步提高了机构的可靠性和机械寿命。

（5）体积小、结构紧凑、重量轻、便于运输和安装。

（6）.宽范围的额定电流，额定电流可以在14.4A-896A范围能进行整定，从而可以保护不同容量的变压器和线路等。

（7）.箱体采用具有高强度和散热性能的双相不锈钢，便面位亚光喷涂，无锈蚀，可保证外观持久美观。

（8）机构弹簧机构采用双稳态永磁机构分闸，分闸时间稳定，便于各级保护整定。

（9）小型化的模块式隔离刀，采用双导向设计，合闸电阻小且机械寿命长。

（10）开关具有在线自我检测功能、自我诊断、状态显示功能，防止故障未排除时操作人员误操作，此功能极大的提高了电力系统的可靠性，提高了配电网系统的智能化。

技术参数
