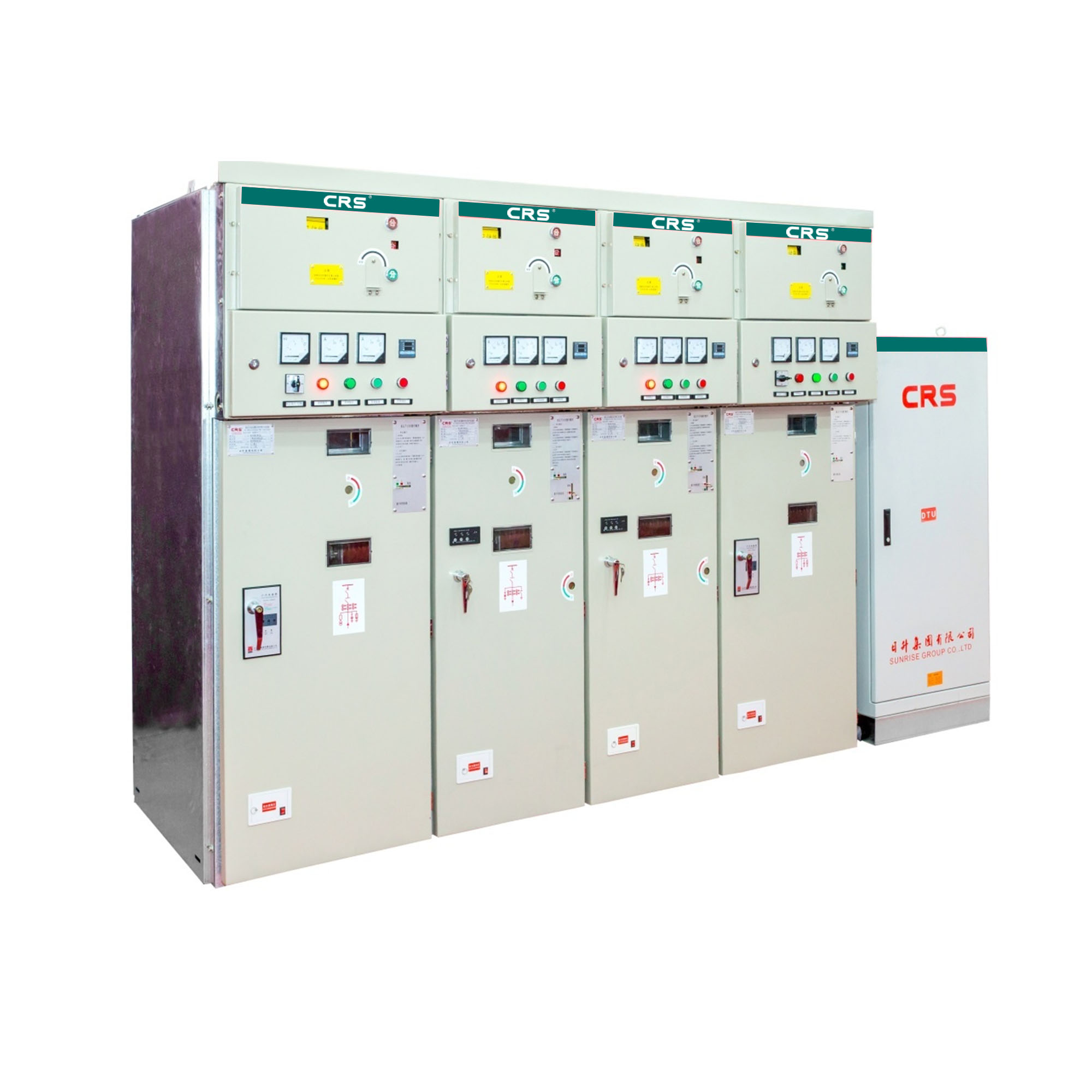

XGN68-12户内交流金属封闭开关设备

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
4008819728
产品详情

产品介绍


XGN68-12系列户内交流金属封闭开关设备（以下简称：户内环网柜）是一种结构紧凑、真空灭弧、固封和空气绝缘的小型化户内环网柜。该系列户内环网柜由真空断路器柜（Z）、真空负荷开关柜（F）和真空负荷+熔断器组合柜（F.R）等柜型，它均可灵活方便地组成各种方案的环网供电单元。



产品特点


该系列环网柜的“五防联锁”安全、可靠，它们的组合能很好地满足一般电站及开闭所的要求，使其的应用范围更加广泛。该系列环网柜设有先进的控制模块和智能控制接口，可与DTU等智能控制终端连接，满足智能配电网建设的需要。



技术参数




名称

技术参数

名称

技术参数

额定电压

12 kV

额定短时开断电流

断路器柜

20

额定频率

50 Hz

组合电器柜

31.5 kA

额定电流

负荷开关柜和断路器柜

630 A

额定短路关合电流

负荷开关柜

50 kA

组合电器柜（熔断器额定电流）

125 A

断路器柜

50 kA

短时耐受电流

主回路及接地开关

20 kA

组合电器柜

80 kA

接地回路

17.4 kA



额定绝缘水平


工频耐受电压

断口、相间、对地

42kV

额定短时持续时间

主回路及接地开关

4 s

隔离断口

48kV

接地回路

2 s


雷电冲击耐压

断口、相间、对地

75kV

额定峰值耐受电流

主回路及接地开关

50 kA

隔离断口

85kV

接地回路

43.3 kA

主回路电阻

≤200μΩ
