产品详情
产品介绍

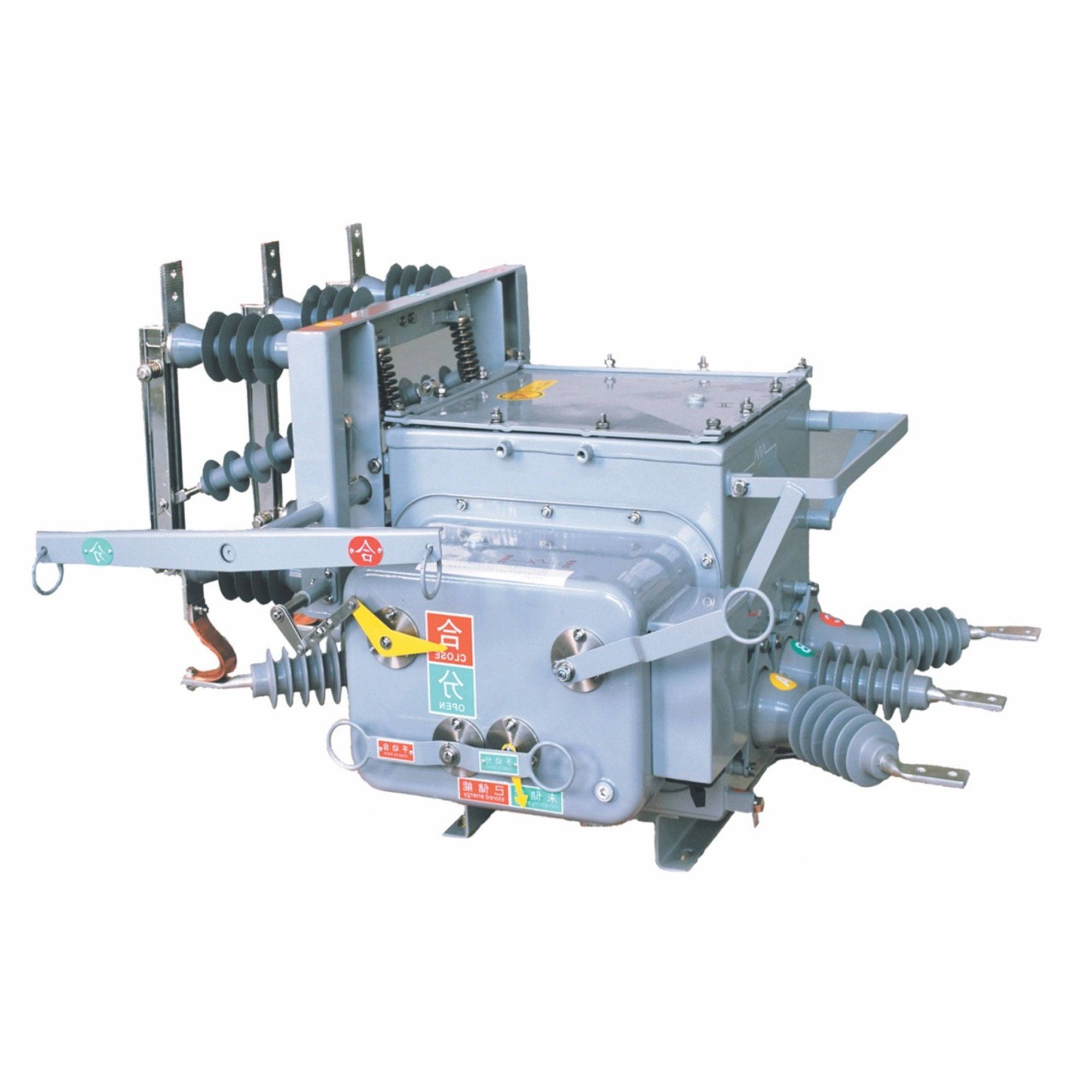

ZW20户外交流高压分界真空断路器是一款用户分界开关。主要由ZW20型真空断路器本体，故障检测控制器及外置电压互感器三大部分组成 。
产品特点
分界开关主要有ZW20开关本体，故障检测控制器，外置电压互感器三大部分组成。三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能及通讯功能可靠判断，检测界内与界外毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。真空断路器本体采用全密封箱体，真空灭弧室和操动机构均设置在充有零表压的SF6气体和密封箱体内，箱体整体密封性能良好，泄漏率很小。断路器本体基本不受外界环境影响。机构采用弹簧操作机构，进行了小型化的设计及性能优化设计，动作可靠，寿命长。主回路的套与轴之间接触采用内收外张式表链结构，使得主回路接触电阻更小，温升低，产品性能可靠，免维护。
技术参数
序号 | 名称 | 单位 | 技术参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定绝缘水平 | 1min工频耐压（湿试/干试） | 34/48 | ||
3 | 雷电冲击耐压（有效值） | 85 | |||
4 | 额定电流 | A | 400、630、1250 | ||
5 | 额定频率 | Hz | 50 | ||
6 | 额定短路开断电流 | kA | 20、25 | ||
6 | 机械寿命 | 12000 | |||
7 | 单极回路电阻 | μΩ | ≤80 | ||
8 | 过流脱扣器额定电流 | A | 5 | ||
9 | 操动机构 | 储能电机 | V | DC220V DC110V DC48V | |
10 | 分闸脱扣器 | AC220V DC220V AC110V DC110V DC48V | |||
